疊片過濾器的工作原理是通過雙面帶有溝槽的濾片通過彈簧力的作用緊密疊加在一起，利用相鄰濾片間溝槽及形成的交叉點攔截雜質。該設備可實現全自動反沖洗的功能，下面將為您詳細介紹設備在過濾狀態及反沖洗狀態時的工作流程。

疊片過濾器參數

過濾方式：疊片間溝槽間隙

清洗類型：離心式反沖洗

控制方式：自動型、手動型

殼體材質：尼龍加玻纖增強材料

管道材質：塑料、碳鋼、不銹鋼

濾片材質：pp、增強尼龍

過濾精度：20μm、50μm、100μm、130μm、200μm

進出口徑：DN50-DN300

工作流量：10-600m3/h

工作壓力：Max 1.0Mpa

進水壓力：＞0.3Mpa

疊片過濾器運行狀態

設備由三通閥控制進水、出水及反洗排污功能。如上圖所示：疊片過濾器在過濾運行狀態，濾片在彈簧作用下被疊加并壓緊，原水由進水口通過濾片外部進入到濾片內部中，雜質被相鄰濾片溝槽和間隙所攔截。過濾后的凈水從出水口排出。

疊片過濾器反沖洗狀態

通過三通閥改變進水方向，過濾狀態下的出水口變成進水口，進水口變?yōu)榕盼劭凇Ｋ畯寞B片內部進入，在水力的作用下將彈簧頂起，此時疊片沒有彈簧力的作用，相互間間隙變大并沿著水流方向做高速旋轉。被攔截在相鄰疊片溝槽的雜質由于水流和離心力的作用被帶出系統，完成反沖洗。

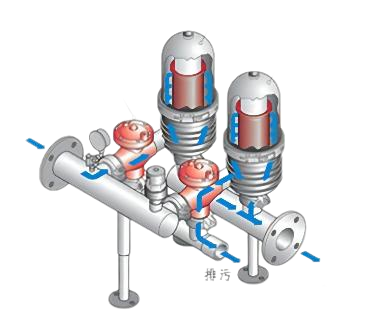

疊片過濾器在做反沖洗時，采用逐一對各個過濾單元進行清洗，如下圖所示：清洗第一個單元的反洗進水是由其余單元過濾后的水構成，這樣則無需外接水源進行反洗功能。操作更加便捷。由于其結構獨特的設計，反洗時耗水量也是極低的。
